Pour tester la continuité de la terre, coupez d’abord l’alimentation, placez une sonde sur la barrette de terre du tableau et l’autre sur le point testé, puis lisez la valeur en ohms. Une lecture proche de 0 Ω signale une bonne continuité.

  • En dessous de 1 Ω : liaison idéale, rien à signaler.
  • Entre 1 et 5 Ω : valeur généralement acceptable selon la longueur du câble.
  • Au delà de 5 Ω : défaut probable, il faut investiguer.

Conseil de pro :ne travaillez jamais sur un circuit sous tension. Gants isolants et vérification d’absence de tension (VAT) sont non négociables avant toute mesure.

Points clés

Une bonne continuité de terre se vérifie hors tension, avec une valeur cible sous 1 Ω et une méthode de mesure standardisée pour rester reproductible dans le temps.

PointDétails
Sécurité avant toutCoupez l’alimentation et vérifiez l’absence de tension avant de connecter la moindre sonde.
Seuils à retenirVisez moins de 1 Ω, tolérez jusqu’à 5 Ω, investiguez au delà.
Standardiser la méthodeNe mélangez jamais les méthodes deux, trois et quatre fils sur une même armoire.
Limites du multimètreUn diagnostic rapide n’égale pas une mesure officielle au telluromètre.
Escalader si besoinIndelec réalise mesures professionnelles, rapports conformes et remise en conformité des prises de terre.

Table des matières

Pourquoi mesurer la continuité de terre ?

Un défaut d’isolement dans un équipement peut mettre sa carcasse sous tension. Sans conducteur de protection continu jusqu’à la terre, ce courant de défaut n’a nulle part où s’écouler, et c’est l’utilisateur qui devient le chemin de moindre résistance. C’est tout l’enjeu du test de continuité : il met en évidence les coupures, les dominos mal serrés et les défauts de liaison avant qu’un incident ne survienne.

Trois raisons rendent cet essai incontournable sur le terrain :

  • Garantir que le courant de défaut se dérive bien vers la terre plutôt que vers une personne.
  • Vérifier que les liaisons équipotentielles (LEP et LES) suppriment les différences de potentiel entre masses métalliques.
  • Documenter la conformité de l’installation pour les audits et le suivi de maintenance.

Quel matériel prévoir avant l’essai ?

Un multimètre ou un testeur de continuité dédié suffit pour la majorité des vérifications courantes. Pour des mesures plus rigoureuses, certains professionnels ajoutent des pinces ampèremétriques, des sondes adaptées et, pour les mesures de résistance de terre proprement dites, des piquets de mesure. Prévoyez aussi des gants isolants et les équipements de protection individuelle habituels.

Avant de brancher quoi que ce soit :

  • Coupez l’alimentation et verrouillez le circuit (consignation, étiquetage).
  • Repérez précisément la barrette de terre et identifiez les liaisons parallèles qui pourraient fausser la lecture.
  • Contrôlez que l’appareil est calibré et fonctionnel avant de commencer.

Certains protocoles pédagogiques recommandent d’utiliser un courant d’essai autour de 200 mA avec une tension à vide de 4 à 24 V pour fiabiliser la mesure des masses.

Conseil de pro :un multimètre d’entrée de gamme suffit pour un diagnostic rapide, mais gardez en tête qu’il ne remplace pas un appareil dédié quand la précision compte vraiment.

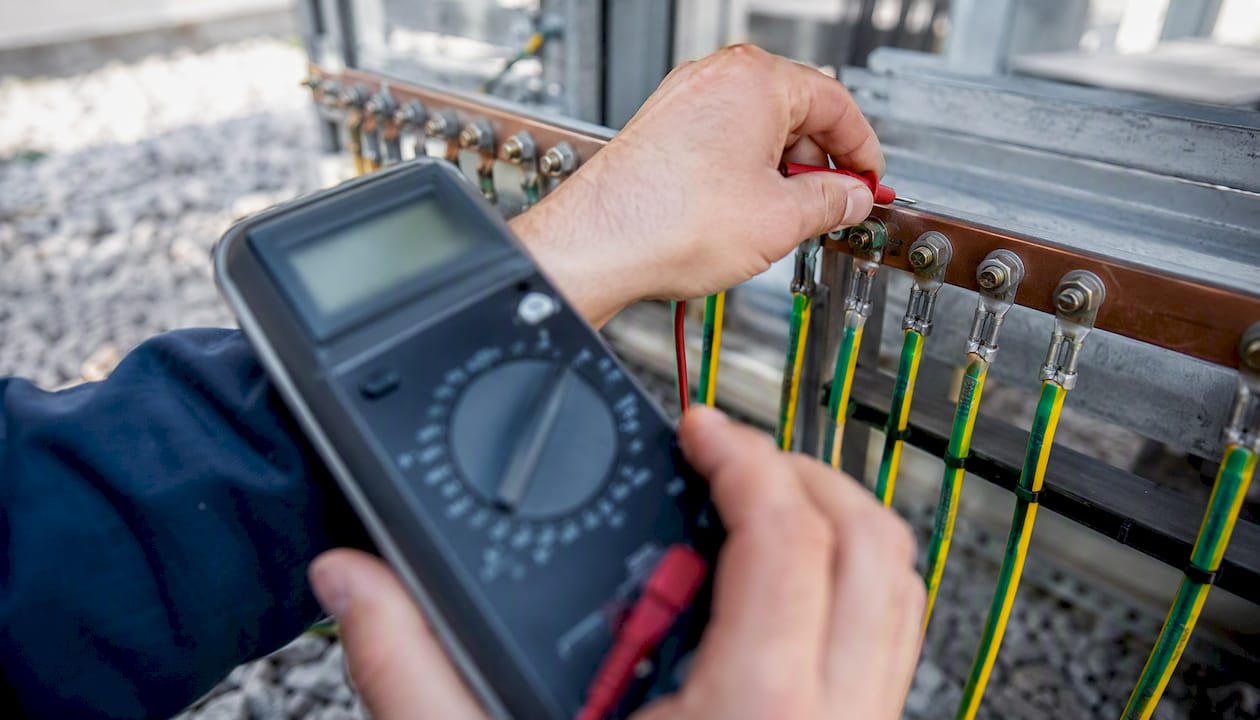

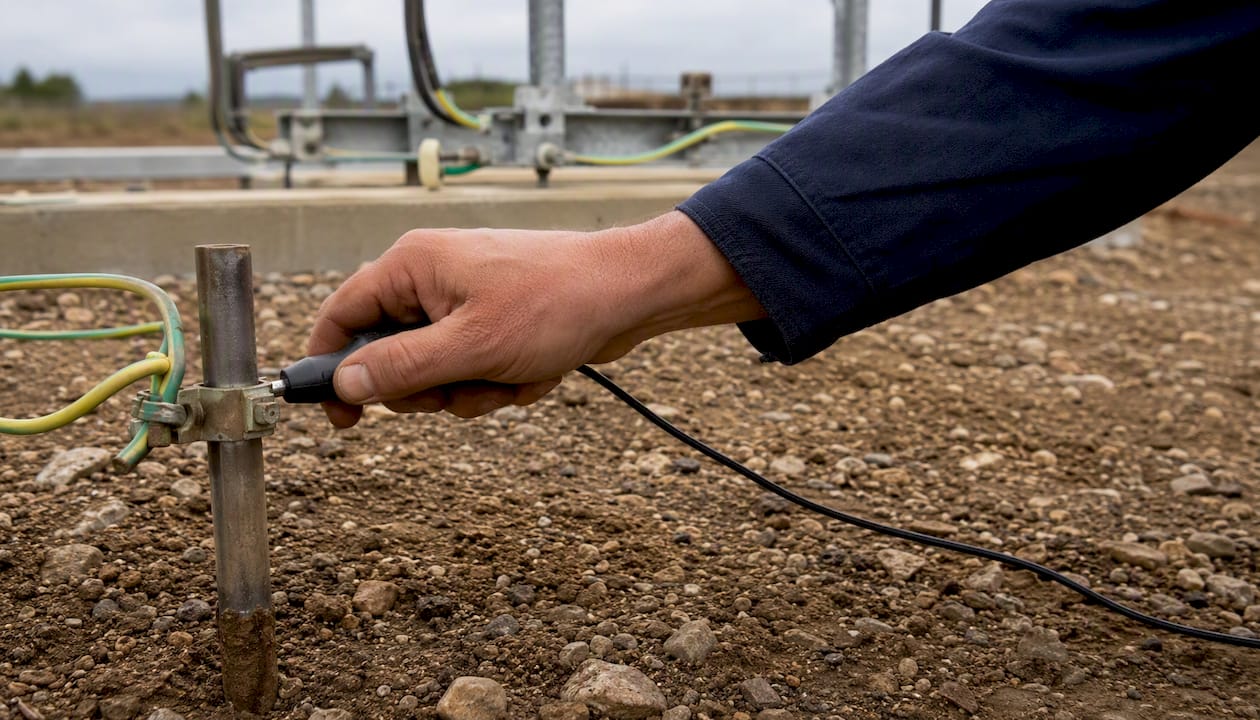

Zoom sur un multimètre en train de vérifier la connexion à la terre avec une pince de mise à la masse.

Quels points contrôler en priorité sur une installation ?

Toutes les prises et liaisons ne se valent pas au moment de choisir où mesurer. Commencez toujours par la borne principale de terre au tableau de distribution : c’est le point de référence de toute la chaîne de protection.

  • La barrette ou borne principale de terre du tableau électrique.
  • Un échantillon représentatif de prises de courant, murales et sur machines.
  • Les liaisons équipotentielles principales (LEP) et supplémentaires (LES), en particulier dans les salles d’eau et locaux humides où elles sont exigées.
  • Les connexions des parasurtenseurs et des piquets de terre externes.

Comment procéder étape par étape pour un essai de continuité fiable ?

Sur site, mieux vaut suivre une séquence identique à chaque intervention. C’est ce qui rend vos relevés comparables d’un mois à l’autre, et exploitables en cas d’audit.

  1. Coupez l’alimentation du circuit à tester et vérifiez l’absence de tension avec un appareil adapté.
  2. Effectuez un contrôle visuel : cosses, bornes, état des conducteurs, traces de corrosion.
  3. Choisissez vos points de mesure en priorisant les zones identifiées plus haut.
  4. Connectez les sondes : une sur la barrette de terre, l’autre sur le point testé.
  5. Lisez et consignez la valeur affichée, en ohms, avec la date et les conditions d’essai.
  6. Répétez la mesure sur chaque point prévu, sans changer de méthode en cours de route.

Le choix de la méthode compte plus qu’on ne le pense. Dans les armoires de puissance notamment, mélanger les méthodes deux, trois ou quatre fils, ou changer de point de reprise entre deux mesures, produit des résultats instables et difficiles à reproduire. Standardisez votre méthode et croisez les mesures quand un doute persiste.

Conseil de pro :tenez un registre de mesures simple, avec appareil utilisé, points de reprise et conditions d’essai. Un an plus tard, ce carnet vous évitera de refaire un diagnostic complet à cause d’une valeur isolée qui semble anormale.

Comment interpréter une valeur de continuité de terre ?

Les repères pratiques restent constants d’un chantier à l’autre : une résistance inférieure à 1 Ω est idéale, jusqu’à 5 Ω reste généralement acceptable, au delà il faut creuser. Une lecture affichant OL ou l’infini signale une coupure franche du conducteur.

Mais le multimètre a ses limites : il donne un indice qualitatif utile pour le diagnostic courant, sans se substituer à une mesure de terre officielle réalisée au telluromètre, seule méthode fiable pour évaluer la résistance de dispersion réelle dans le sol.

  • Lecture stable et basse : liaison saine, rien à signaler.
  • Lecture instable ou variable selon le point de reprise : suspectez un mauvais contact plutôt qu’un vrai défaut de terre.
  • Tension neutre terre anormalement élevée : signe qu’une vérification approfondie s’impose.

Que faire si la continuité de terre est mauvaise ?

Un mauvais résultat n’est pas toujours synonyme de gros chantier. Les causes les plus fréquentes sont souvent simples à corriger une fois identifiées.

  • Conducteur sectionné dans une gaine ou un cheminement caché.
  • Borne mal serrée ou cosse oxydée sur le tableau.
  • Sertissage insuffisant sur un raccord de terre.

Dans la majorité des cas, resserrer une borne, remplacer une cosse abîmée ou refaire un sertissage suffit à rétablir une continuité correcte. Quand le défaut touche le piquet de terre lui même ou nécessite d’améliorer le réseau de dispersion, il vaut mieux planifier une intervention structurée, avec rapport de remise en conformité à l’appui.

Quelles normes encadrent les essais de continuité de terre ?

Deux textes structurent la pratique en France et servent de référence pour tout rapport de contrôle.

La NF C 15-100 impose la mise en place de liaisons équipotentielles principales et supplémentaires, et fixe les sections minimales des conducteurs à respecter selon la nature de la protection mécanique. L’IEC 60204-1, de son côté, encadre spécifiquement la continuité du circuit de protection sur les machines et équipements industriels.

  • Citez la NF C 15-100 pour tout ce qui concerne LEP, LES et conducteurs de protection en bâtiment.
  • Citez l’IEC 60204-1 pour les circuits de protection sur machines et lignes de production.
  • Documentez la périodicité des contrôles selon le type de site : elle varie fortement entre tertiaire et industriel.

Quand faire appel à un spécialiste pour ces mesures ?

Certaines situations dépassent le diagnostic courant au multimètre. Des mesures de terre officielles pour un rapport d’acceptation, une intervention après un orage ayant perturbé le réseau de terre, ou des lectures qui restent instables malgré une méthode standardisée : ce sont les signaux qui justifient une prestation professionnelle.

  • Mesures officielles nécessitant un telluromètre et une méthodologie certifiée.
  • Rapports d’acceptation ou de remise en conformité à produire pour un client ou un assureur.
  • Interventions après événement climatique ou modification du réseau de dispersion.

Une prestation comme celle d’Indelec apporte l’équipement de mesure professionnel, la traçabilité documentaire et la capacité d’intervention sur des installations industrielles complexes, avec à la clé un rapport de mesure exploitable et un plan d’amélioration concret.

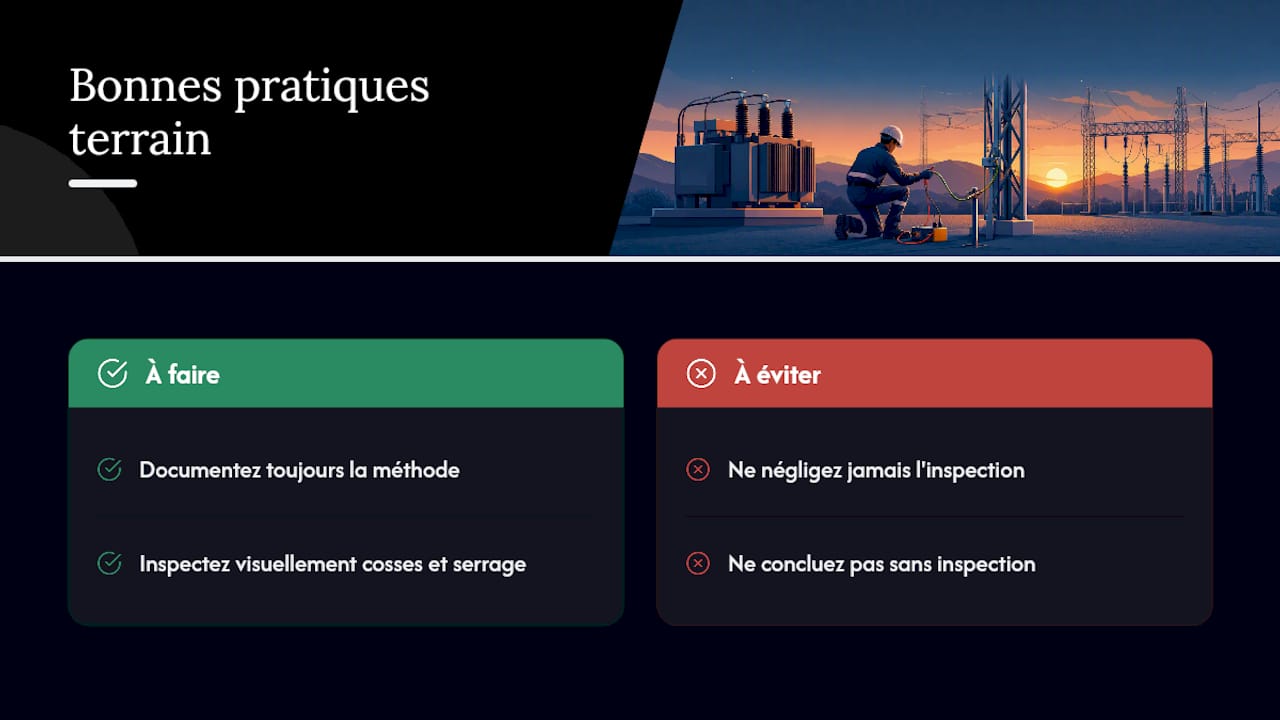

Ce que l’expérience terrain apprend sur ces mesures

Documentez toujours votre méthode, et ne négligez jamais l’inspection visuelle des cosses et du couple de serrage avant de conclure à un défaut électrique.

Ce que l'expérience terrain apprend sur ces mesures — overview diagram

Confiez vos essais de continuité de terre à des professionnels du secteur

Un multimètre suffit pour repérer un défaut évident, mais il ne donne jamais la garantie qu’exige un rapport de conformité officiel. Indelec conçoit et installe des prises de terre profondes, réalise des mesures avec du matériel professionnel calibré et produit des rapports exploitables pour vos audits, avec une capacité d’intervention sur l’ensemble du territoire.

Indelec

Ses équipes interviennent aussi bien sur la remise en conformité d’un réseau de dispersion existant que sur l’installation complète d’un système de mise à la terre pour un site industriel. L’expertise s’appuie sur des décennies de pratique en protection contre la foudre, un domaine où la qualité de la prise de terre conditionne directement l’efficacité de toute l’installation. Vous gérez un site où les mesures restent instables malgré vos vérifications, ou vous devez produire un rapport de conformité dans un délai serré ? Demandez un audit technique via la page Normes Indelec pour faire évaluer votre installation par des spécialistes.

Sources

Les références normatives et guides pratiques cités ici permettent d’approfondir chaque étape de l’essai de continuité de terre.

Ces guides pratiques restent des outils de diagnostic courant. Ils ne remplacent pas une mesure certifiée réalisée par un professionnel équipé d’un telluromètre lorsque la situation l’exige.
