Pour réduire le risque d’inflammation électrostatique en zone ATEX, la règle est simple à énoncer et exigeante à tenir : toutes les masses conductrices doivent rester reliées entre elles avec une résistance de contact inférieure ou égale à 10 ohms, mesurée et tracée avant toute opération sensible. C’est le socle de l’équipotentialité en zone ATEX, et c’est aussi le premier point que vérifie un expert d’assurance après un sinistre.

Trois actions découlent directement de cette règle :

  • Installer des liaisons équipotentielles correctement dimensionnées sur chaque équipement mobile ou fixe présentant un risque de charge électrostatique.
  • Passer à un système de mise à la terre surveillée (indication visuelle et verrouillage process) pour les opérations à risque, comme le dépotage de camions ou le remplissage de citernes.
  • Établir un procès-verbal de mesure avant chaque opération critique, avec traçabilité horodatée.

Seuil de référence : la résistance de contact doit rester inférieure à 10 ohms entre un élément conducteur et son point de mise à la terre. Au-delà, la décharge électrostatique n’est plus maîtrisée et le risque d’inflammation redevient réel, c’est pourquoi un seuil clair doit être respecté.

Points clés

L’équipotentialité en zone ATEX repose sur une résistance de contact vérifiée sous 10 ohms, des conducteurs correctement dimensionnés, et des preuves de contrôle tracées avant chaque opération critique.

PointDétails
Seuil de résistanceMaintenir une résistance de contact ≤ 10 ohms entre toute masse conductrice et son point de terre.
Distinguer terre et équipotentialitéUne pince entre deux fûts crée une liaison équipotentielle, pas une mise à la terre réseau.
Dimensionnement des conducteursRespecter un minimum de 2,5 mm² protégé ou 4 mm² non protégé selon le mode de pose.
Privilégier le verrouillage processUtiliser des systèmes surveillés qui bloquent le démarrage tant que la boucle de terre n’est pas validée.
Accompagnement professionnelIndelec propose diagnostic, installation et PV de mesure pour sécuriser vos opérations ATEX.

Table des matières

Mise à la terre et liaison équipotentielle en zone ATEX : ne pas confondre les deux

La confusion entre ces deux notions reste, dans la pratique, la source d’erreurs la plus fréquente sur le terrain. Pourtant elles répondent à deux logiques différentes.

  1. La mise à la terre relie un équipement à un point de terre vérifié et permanent, généralement une prise de terre dimensionnée pour évacuer un courant de défaut ou une charge électrostatique vers le sol. Elle suppose une continuité mesurable jusqu’à une électrode enterrée.
  2. La liaison équipotentielle met simplement plusieurs masses conductrices au même potentiel électrique entre elles, sans nécessairement les connecter au sol. Deux fûts reliés par une tresse sont équipotentiels, mais ni l’un ni l’autre n’est pour autant “à la terre” au sens réseau.

Prenez l’exemple d’une pince fixée sur un fût métallique et reliée par câble à un IBC voisin. Cette configuration crée une liaison équipotentielle entre deux contenants, pas une mise à la terre au sens strict, tant que l’ensemble n’est pas raccordé à un point de terre du réseau. Sur un chantier, on retrouve ce cas de figure lors du transfert de solvants entre citernes, sur des tuyauteries démontables, ou encore sur des huisseries métalliques et des échafaudages temporaires en zone classée.

Cette distinction n’est pas théorique. Elle conditionne le dimensionnement des conducteurs, la fréquence des contrôles et, surtout, la lecture qu’en fera un assureur en cas d’incident. Un opérateur qui pense avoir “mis à la terre” un équipement alors qu’il n’a fait qu’une liaison équipotentielle entre deux masses flottantes travaille avec une fausse sécurité.

Quelles normes encadrent l’équipotentialité en zone ATEX ?

Deux textes structurent aujourd’hui les exigences techniques en France et en Europe. La NF EN 60079-14 fixe les règles de conception, de sélection et d’installation des équipements électriques en atmosphères explosibles, et couvre explicitement les exigences de continuité électrique entre parties conductrices. La norme internationale IEC/TS 60079-32-1, spécifique aux risques électrostatiques, complète ce cadre avec des recommandations plus détaillées sur les matériaux, les revêtements et les seuils de résistance à respecter selon le type de poudre ou de gaz manipulé. En pratique, la NF EN 60079-14 sert de référence réglementaire, tandis que l’IEC/TS 60079-32-1 apporte le niveau de détail technique nécessaire pour arbitrer un choix de matériel.

Ces deux textes convergent vers un seuil opérationnel largement admis dans l’industrie : une résistance de contact ≤ 10 ohms entre tout élément conducteur et son point de mise à la terre. Ce chiffre n’est pas arbitraire. Il correspond au seuil au-delà duquel une charge électrostatique accumulée sur une masse métallique ne s’évacue plus assez vite pour empêcher une étincelle capable d’enflammer une atmosphère explosible.

Concrètement, ces exigences ne doivent pas rester de simples références documentaires. Elles s’intègrent dans le document relatif à la protection contre les explosions (DRPCE), qui doit lister :

  • Les équipements et zones où l’équipotentialité est requise, avec justification du classement de zone.
  • Les seuils de résistance retenus et la méthode de mesure appliquée.
  • La fréquence des contrôles et les responsables de leur exécution.

Une analyse de risque incomplète sur ce point figure d’ailleurs parmi les non-conformités les plus souvent relevées lors des inspections.

Comment dimensionner les conducteurs et connexions équipotentielles ?

  • Minimum 2,5 mm² pour un câble mécaniquement protégé (sous gaine, en chemin de câbles fermé).
  • Minimum 4 mm² pour un câble non protégé, exposé aux chocs ou à l’abrasion.
  • Ces valeurs constituent un plancher réglementaire, pas une cible : sur un site avec vibrations fréquentes ou manipulations répétées, mieux vaut sur-dimensionner.

Le choix du matériau compte autant que la section. Une tresse de cuivre étamé résiste bien à la flexion répétée sur les équipements mobiles, tandis qu’un câble vert et jaune classique convient aux liaisons fixes peu sollicitées mécaniquement. En atmosphère corrosive, on privilégiera l’inox ou des connecteurs traités contre l’oxydation, car une couche d’oxyde suffit à faire grimper la résistance de contact au-delà du seuil critique.

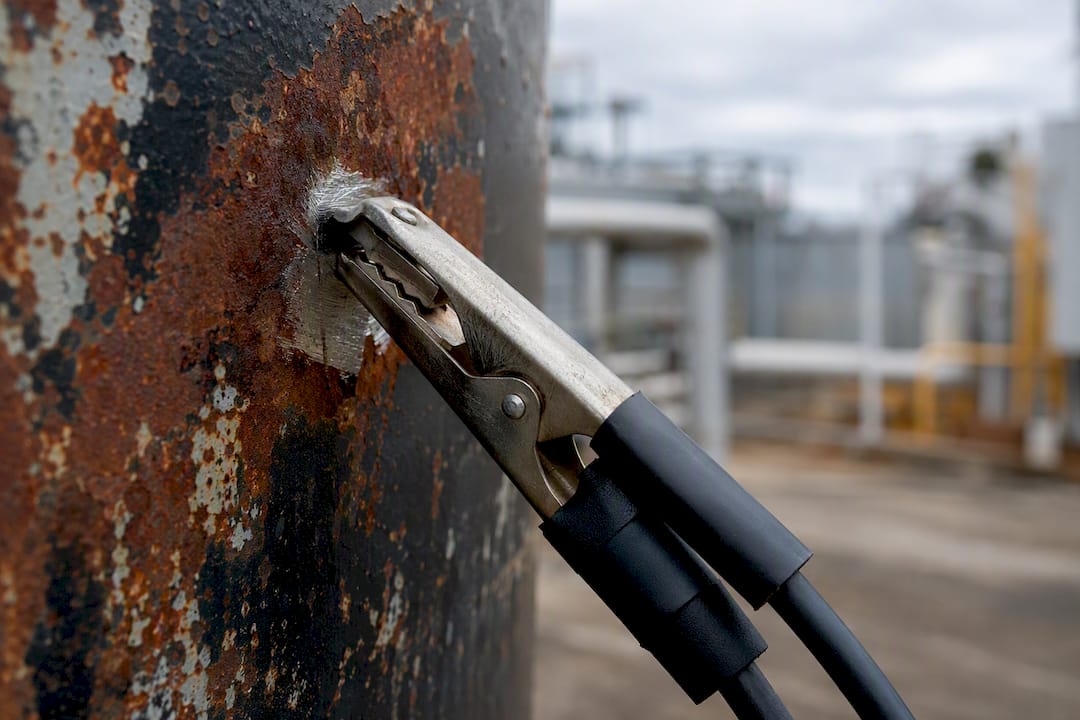

La qualité de la pince elle-même fait toute la différence. Une pince ATEX correctement conçue doit percer les revêtements de peinture ou les traces de rouille superficielle pour garantir un contact métal contre métal. Des essais montrent que des pinces certifiées de bonne qualité mécanique peuvent descendre sous 1 ohm dans de bonnes conditions, largement sous le seuil des 10 ohms exigé.

Gros plan sur une pince ATEX saisissant une surface métallique

Conseil de pro :Ne réutilisez jamais une pince dont les mors sont arrondis ou oxydés. Une pince usée peut afficher une continuité correcte au repos et perdre le contact sous vibration, ce qui est le pire des scénarios : une non-conformité invisible.

Pince ATEX, système surveillé ou rail fixe : quelle solution choisir ?

Le choix dépend avant tout de la nature de l’opération, pas seulement du budget disponible.

  1. La mise à la terre passive (pince simple, câble et point fixe) convient aux opérations peu fréquentes ou aux équipements stationnaires : une cuve fixe, un échafaudage, un fût de stockage rarement déplacé. Elle coûte peu, s’installe vite, mais dépend entièrement de la vigilance de l’opérateur pour vérifier la connexion avant usage.
  2. La mise à la terre active ou surveillée s’impose dès que l’opération est répétitive et à risque élevé, typiquement le dépotage de camions citernes, le remplissage de Big Bags de poudres inflammables, ou les interventions sur réacteurs contenant des solvants. Ces systèmes intègrent un contrôle permanent de la résistance de la boucle et n’autorisent le démarrage de la pompe ou l’ouverture de la vanne que si la valeur mesurée reste sous le seuil fixé.

L’argument en faveur du système surveillé n’est pas seulement la sécurité, c’est la fiabilité humaine. Un indicateur visuel couplé à un verrouillage process retire la décision de “est-ce que c’est bien connecté” des mains de l’opérateur pressé, ce qui compte particulièrement lors d’opérations répétées plusieurs fois par jour où la routine finit par user la vigilance. Dans les situations critiques, mieux vaut un système qui empêche physiquement le démarrage tant que la boucle de terre n’est pas validée, plutôt qu’un simple contrôle visuel laissé à l’appréciation de l’équipe.

Conseil de pro :Lors de l’achat d’un système surveillé, vérifiez trois points concrets : la robustesse mécanique de la pince (résistance aux chutes et à la torsion), la lisibilité de l’indicateur LED en plein soleil, et la compatibilité de l’interface permissive avec votre automate de pompe ou de vanne existant.

Pour les installations fixes de grande ampleur, un rail d’équipotentialité centralisé simplifie la maintenance : tous les points de connexion convergent vers un seul point de mesure, ce qui réduit le nombre de contrôles à effectuer individuellement.

Comment vérifier et documenter l’équipotentialité en zone ATEX ?

Une checklist de contrôle avant opération critique tient en trois étapes, mais chacune doit être exécutée sans raccourci : test de continuité électrique entre les deux masses à relier, mesure chiffrée de la résistance de contact avec un ohmmètre adapté, puis inspection visuelle de l’état des connexions (oxydation, mors desserrés, câble endommagé).

La fréquence de ces contrôles dépend du type d’opération. Pour un dépotage ou un remplissage récurrent, la vérification doit avoir lieu avant chaque opération, pas seulement lors d’une maintenance périodique mensuelle. Pour une installation fixe peu sollicitée, un contrôle périodique défini par la procédure interne suffit généralement, à condition qu’il soit réellement respecté et non simplement planifié sur le papier.

Le PV de mesure attendu doit indiquer la date, l’opérateur, la valeur mesurée, le seuil de référence et la conclusion de conformité. Ce document prend toute son importance en cas de sinistre : les experts d’assurance recherchent systématiquement une preuve documentée de contrôle interne, et son absence complique fortement la défense du dossier même quand l’installation était réellement conforme.

Pour tenir cette traçabilité sans y passer des heures, quelques pratiques simples suffisent :

  • Un registre numérique plutôt qu’un cahier papier, consultable et exportable à la demande.
  • Une photo horodatée de l’affichage de mesure ou de l’indicateur du système surveillé.
  • Un rapport mensuel synthétique transmis au responsable sécurité, même en l’absence d’anomalie.

Comment gérer l’équipotentialité sur les équipements mobiles et les opérations de chargement ?

Les opérations de chargement et de déchargement concentrent le plus de risques, parce qu’elles combinent mouvement, contact humain répété et manipulation de produits souvent inflammables. Un camion citerne qui arrive sur site n’est jamais équipotentiel avec l’installation fixe par défaut : la liaison doit être établie à chaque arrivée, avant l’ouverture de la première vanne.

La procédure type suit un ordre strict : connecter la pince de mise à la terre au châssis du véhicule, vérifier la valeur de résistance affichée par le système surveillé, puis seulement autoriser l’ouverture du dôme ou le démarrage de la pompe. Inverser cet ordre, même une seule fois par gain de temps, annule tout l’intérêt du dispositif.

Les équipements mobiles comme les IBC, les fûts sur roulettes ou les bennes de transfert posent un défi supplémentaire : ils changent régulièrement de position, donc de point de contact. Une pince mal positionnée sur une zone peinte ou un point de contact instable en cours de déplacement peut afficher une continuité correcte à l’instant du branchement puis la perdre pendant l’opération elle-même. C’est précisément le scénario que les systèmes à verrouillage process sont conçus pour empêcher, en coupant l’alimentation dès que la boucle de résistance sort de tolérance plutôt que de se fier à un contrôle ponctuel en début d’opération.

Corrosion, humidité, poussières : comment l’environnement dégrade l’équipotentialité ?

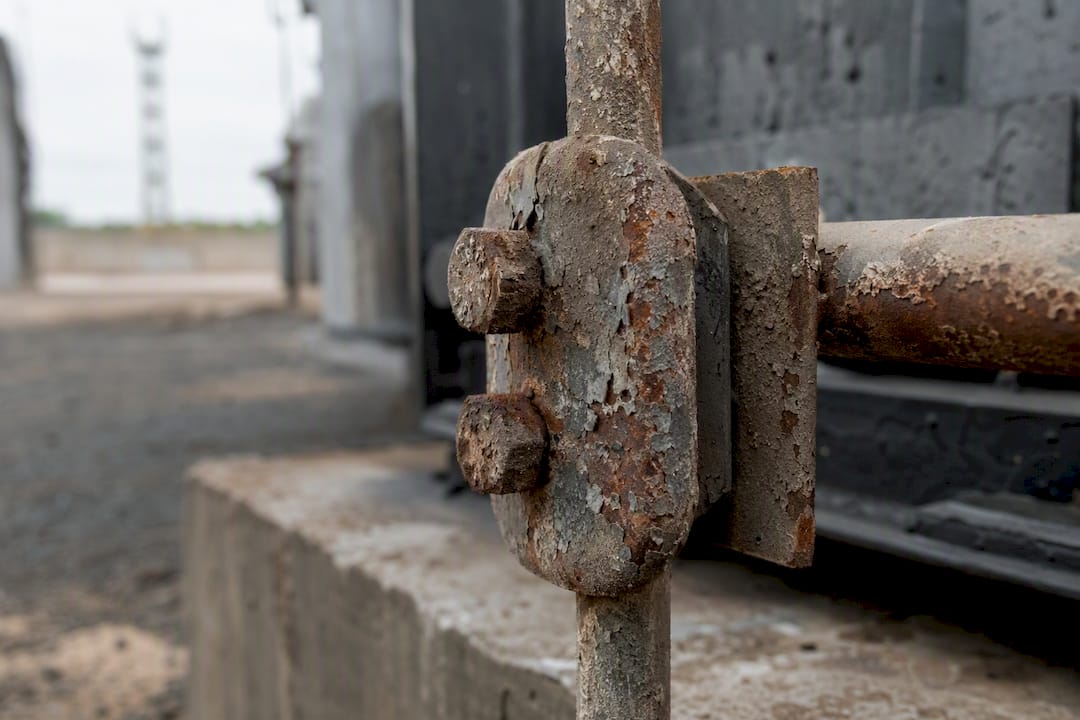

Une installation conforme sur le papier peut se dégrader en quelques mois si l’environnement n’a pas été anticipé. La corrosion reste le facteur le plus insidieux : une fine couche d’oxyde sur un point de contact suffit à faire grimper la résistance mesurée de quelques dixièmes d’ohm à plusieurs dizaines, sans qu’aucun signe visuel évident n’alerte l’opérateur au premier coup d’œil.

Point de mise à la terre industriel corrodé en gros plan

L’humidité ambiante joue un rôle double. Elle peut accélérer l’oxydation des connexions en acier non traité, mais elle facilite aussi paradoxalement l’écoulement des charges électrostatiques sur les surfaces, ce qui explique pourquoi le risque d’inflammation électrostatique est souvent plus marqué en atmosphère sèche qu’en atmosphère humide. Cela ne dispense en rien du respect du seuil de 10 ohms : l’humidité ne remplace jamais une liaison équipotentielle correctement dimensionnée.

Les poussières inflammables ajoutent une contrainte mécanique : elles s’accumulent sur les points de contact des pinces et des rails, créant une couche isolante qui fausse la mesure si elle n’est pas nettoyée avant chaque contrôle. Sur un site de manutention de poudres, l’inspection visuelle prévue dans la checklist de contrôle doit inclure ce nettoyage préalable, sans quoi la mesure de résistance devient peu fiable.

Face à ces contraintes, le choix des matériaux fait la différence sur la durée : inox plutôt qu’acier standard en atmosphère corrosive, connecteurs à ressort auto-nettoyants sur les sites poussiéreux, contrôles rapprochés sur les installations en bord de mer ou en environnement chimique agressif.

Comment installer les connexions équipotentielles sans risquer l’étincelle ?

L’installation elle-même peut devenir une source de risque si elle est mal exécutée en zone classée. Le geste de connecter une pince sur une surface métallique génère un frottement mécanique, et ce frottement peut lui-même produire une étincelle si l’opération a lieu en présence d’une atmosphère déjà explosible, par exemple pendant un transfert de produit en cours.

La règle opérationnelle est donc simple à énoncer : la connexion équipotentielle doit toujours être établie avant le début de l’opération générant le risque, jamais pendant ni après. Concrètement, cela signifie brancher la pince de terre avant d’ouvrir une vanne de transfert, et la débrancher seulement après la fermeture complète du circuit.

Le choix du point de connexion compte aussi. Il faut viser une zone métallique nue, débarrassée de peinture ou de revêtement isolant, plutôt que de forcer la pince à travers un revêtement épais qui génère plus de frottement pour un contact incertain. Certains opérateurs prégrattent une petite surface dédiée à cet effet sur les équipements fréquemment connectés, ce qui réduit à la fois le risque d’étincelle et le temps de connexion.

Enfin, l’ordre des opérations sur une installation avec plusieurs points de liaison doit toujours aller du point le plus éloigné vers le point de terre principal, jamais l’inverse, pour éviter de créer une différence de potentiel transitoire entre deux masses non encore reliées.

Comment intégrer l’équipotentialité dans l’architecture électrique globale du site ?

L’équipotentialité ne fonctionne pas isolément. Elle s’articule avec le réseau de terre général du site, la protection contre la foudre et les dispositifs de protection différentielle des installations électriques classiques. Un site qui traite l’équipotentialité ATEX comme un sujet à part, déconnecté du reste de l’architecture électrique, prend le risque de créer des boucles de masse ou des différences de potentiel entre systèmes.

Dans une conception cohérente, le réseau de liaisons équipotentielles converge vers les mêmes points de terre que la protection contre la foudre et la mise à la terre des masses électriques, ce qui limite les écarts de potentiel entre bâtiments ou entre zones classées et zones non classées. Cette approche intégrée nécessite un plan de terre unique, documenté, et régulièrement mis à jour à chaque modification d’installation, plutôt que des ajouts successifs non coordonnés au fil des années.

L’expérience Indelec sur les sites industriels montre que les non-conformités d’équipotentialité apparaissent le plus souvent aux interfaces : là où une extension récente rejoint une installation ancienne, où un équipement mobile croise un réseau fixe, ou où deux entreprises différentes sont intervenues sans se coordonner sur le même point de terre.

Équipotentialité et gaz inflammables : quelles précautions supplémentaires ?

La présence de gaz inflammables change la donne par rapport aux poussières ou aux liquides à faible conductivité. Un gaz peut former une atmosphère explosible homogène sur un volume entier, ce qui signifie qu’une étincelle générée n’importe où dans la zone, même loin du point de manipulation apparent, peut suffire à déclencher une inflammation.

Cela renforce l’exigence de contrôle avant toute intervention sur une capacité contenant ou ayant contenu du gaz inflammable : purge, dégazage ou inertage préalable ne dispensent jamais de vérifier la continuité équipotentielle, car un reliquat de gaz peut persister dans des zones mortes de la tuyauterie. La classification de zone doit également guider le choix du matériel de connexion : une pince utilisée en zone 0, où l’atmosphère explosible est présente en permanence, doit répondre à des exigences de certification plus strictes qu’une pince destinée à une zone 2, où le risque reste occasionnel.

L’entretien préventif des joints et brides sur les circuits de gaz mérite une attention particulière, car une fuite même minime peut créer localement une atmosphère explosible à proximité immédiate d’un point de connexion équipotentielle, transformant une opération de routine en situation à risque si la liaison n’est pas déjà en place et vérifiée.

Cas pratique : schéma type d’installation sur un site de dépotage

Prenons un site type recevant régulièrement des camions citernes de solvant. Le schéma d’installation combine plusieurs éléments qui, ensemble, illustrent la logique développée plus haut.

Le point de terre principal du poste de dépotage est relié à la prise de terre générale du site par un conducteur de protection dimensionné selon les prescriptions applicables. Un système de mise à la terre surveillée est installé au niveau du quai, avec sa pince fixée systématiquement sur un point métallique dégraissé du châssis du camion, et son boîtier de contrôle relié à l’automate qui commande la pompe de transfert.

La cuve de réception, la tuyauterie de transfert et la structure métallique du quai sont toutes reliées entre elles par des liaisons équipotentielles complémentaires, dimensionnées à la moitié de la section du conducteur principal avec un minimum de 4 mm² sur les tronçons non protégés mécaniquement. Chaque point de connexion fait l’objet d’un contrôle visuel avant chaque livraison, et la valeur de résistance mesurée par le système surveillé s’affiche sur un indicateur consultable depuis le poste de commande.

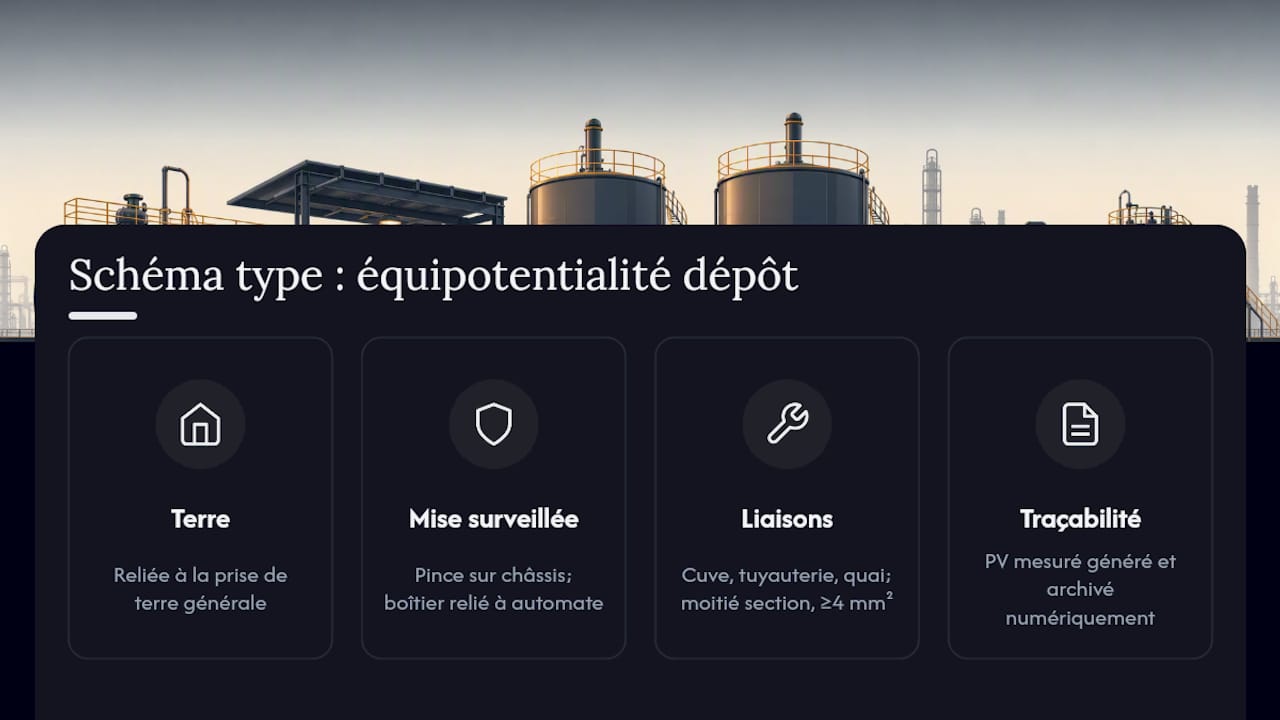

Schéma de la liaison équipotentielle sur un site de dépôt

Le PV de mesure généré automatiquement par le système à chaque connexion constitue l’enregistrement de traçabilité, archivé numériquement et consultable en cas de contrôle ou de sinistre. C’est ce type de configuration, où mesure et automatisme se substituent à la seule vigilance humaine, que Indelec recommande pour toute opération répétitive à fort enjeu.

Ce que l’expérience terrain d’Indelec révèle sur l’équipotentialité ATEX

L’écart le plus courant entre la théorie normative et la réalité du terrain ne se situe pas au niveau du dimensionnement des conducteurs, largement standardisé et bien documenté. Il se situe dans la durée de vie réelle des connexions : une pince installée conforme un jour ne le reste pas automatiquement six mois plus tard, sous l’effet de la corrosion, des chocs mécaniques ou d’une simple négligence de reconnexion après une intervention de maintenance.

L’approche la plus efficace n’est donc pas de multiplier les contrôles ponctuels, mais de basculer les opérations à risque récurrent vers des systèmes qui rendent la non-conformité impossible à ignorer, via un verrouillage process plutôt qu’un simple voyant. La vigilance humaine seule finit toujours par s’éroder sur des tâches répétitives, ce n’est pas une question de sérieux professionnel mais un fait d’ergonomie du travail.

Ce qui manque le plus souvent dans les installations que nous inspectons, ce n’est pas la connaissance des seuils réglementaires, plutôt bien maîtrisés par les équipes techniques, mais la formalisation des preuves : un PV daté, un registre exploitable, une procédure écrite que l’auditeur ou l’assureur peut consulter sans reconstituer l’historique de mémoire.

Faire vérifier votre installation ATEX par Indelec

Contrairement à un contrôle interne ponctuel, un audit Indelec s’appuie sur une méthode documentée : diagnostic sur site, mesures chiffrées, puis remise d’un rapport exploitable en cas de contrôle ou de sinistre.
